断路器的优缺点 真空断路器特点

断路器作为家中常用的配电管理设备，其开关的状态并不是由人为控制的，而是由电路控制。其作用就是当电路发生严重的过载或者短路及欠电压等故障时，该开关自动断开，起到保护设备及线路作用。那么，断路器有什么优缺点？断路器该如何安装？

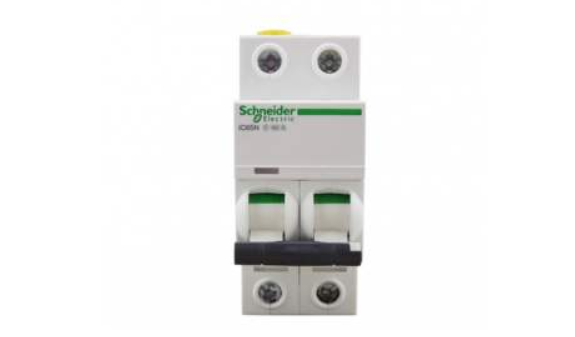

01 断路器是什么

断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前，已获得了广泛的应用。

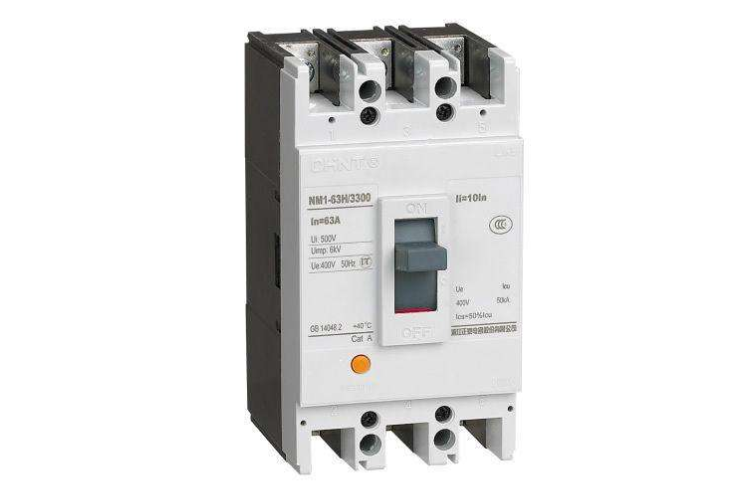

02 断路器接线方式

1 板后接线方式

板后接线最大特点是可以在更换或维修断路器，不必重新接线，只须将前级电源断开。由于该结构特殊，产品出厂时已按设计要求配置了专用安装板和安装螺钉及接线螺钉，需要特别注意的是由于大容量断路器接触的可靠性将直接影响断路器的正常使用，因此安装时必须引起重视，严格按制造厂要求进行安装。

2 插入式接线

在成套装置的安装板上，先安装一个断路器的安装座，安装座上6个插头，断路器的连接板上有6个插座。安装座的面上有连接板或安装座后有螺栓，安装座预先接上电源线和负载线。使用时，将断路器直接插进安装座。如果断路器坏了，只要拔出坏的，换上一只好的即可。它的更换时间比板前，板后接线要短，且方便。由于插、拔需要一定的人力。因此中国的插入式产品，其壳架电流限制在最大为400A。从而节省了维修和更换时间。插入式断路器在安装时应检查断路器的插头是否压紧，并应将断路器安全紧固，以减少接触电阻，提高可靠性。

3 抽屉式接线

断路器的进出抽屉是由摇杆顺时针或逆时针转动的，在主回路和二次回路中均采用了

插入式结构，省略了固定式所必须的隔离器，做到一机二用，提高了使用的经济性，同时给操作与维护带来了很大的方便，增加了安全性、可靠性。特别是抽屉座的主回路触刀座，可与NT型熔断路器触刀座通用。

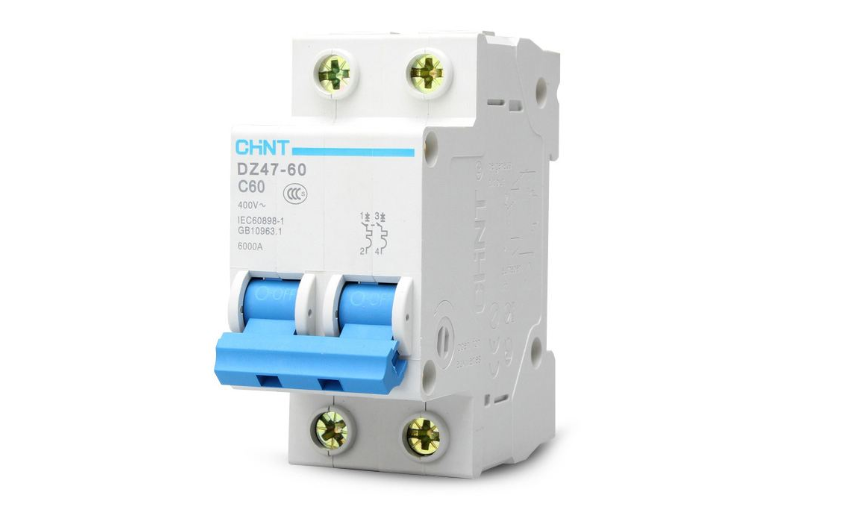

03 断路器上各种符号代表什么

1 断路器型号中首字母

1、“S”表示少油断路器；

2、“D”表示多油断路器；

3、“K”表示空气断路器；

4、“Q”表示产气断路器；

5、“C”表示磁吹断路器；

6、“Z”表示真空断路器；

7、“L”六氟化硫（SF6）断路器。

2 断路器型号中第二位字母表示安装环境

1、“N”代表了户内安装使用；

2、“W”代表了户外安装使用。

断路器型号中第三位数字代表了企业设计顺序号码，第四位数字为额定电压多少KV，第五位字母表示功能类型：包含了G改进型、F分相操作，第六位是额定电流单位是安培（A），第七位额定开断电流（KA），第八位表示了断路器的特殊环境代号。

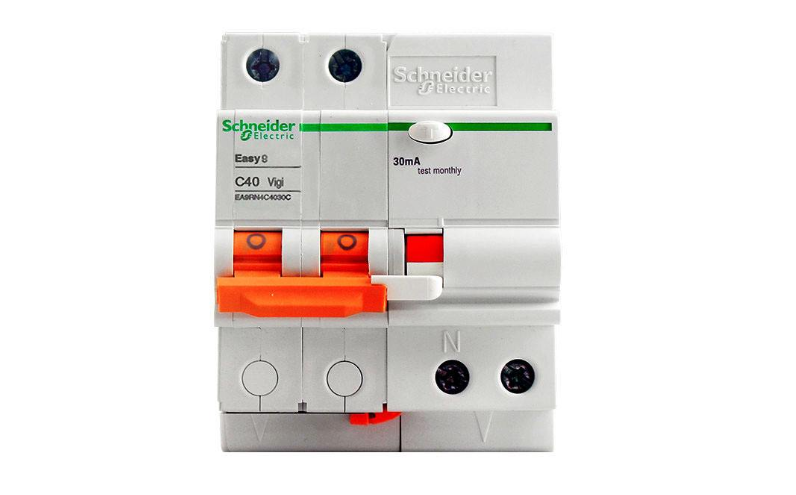

04 各类断路器的优缺点

1 多油断路器

实现简单、价格便宜，但由于用油量大、体积大、检修工作量大且易发生爆炸和火灾现象。

多油式断路器是以绝缘油为灭弧介质及主要绝缘介质的高压断路器，其结构简单，工艺要求低，但体积大，用钢材和绝缘油都比较多。

2 少油断路器

用油少，油箱结构小而坚固，具有节省材料、防爆防火等特点。少油断路器使用安全，使配电装置大大简化，体积小，便于运输。

少油断路器结构简单，使用历史长，运行经验丰富，目前在电力系统中仍处于主导地位，我国生产的20kV以下的少油断路器为屋内式，35kV及以上为屋外式。

3 SF6断路器

电气性能好，断口电压较高。设备的操作维护和检修都很方便，检修周期长，且开断性能好，占地面积小，特别是SF6全封闭组合电器可大大减少变电所的占地面积。

一般来说，由于SF6绝缘介质本身的优良性能，使得SF6断路器获得众多优良特性。

4 真空断路器

以真空作为绝缘和灭弧介质，体积小，重量轻，但对于灭弧室工艺和材料的要求高可连续多次操作，开断性能好，动作时间短，且运行维护简单，可靠性高，适用于配电系统操作多的特点，在35kV及以下系统得到广泛应用。

5 空气断路器

空气断路器也叫压缩空气断路器。利用预先储存的压缩空气来灭弧。压缩空气不仅作为灭弧和绝缘介质，而且还作为传动的动力。

空气断路器短路能力大，动作时间快，尺寸小，重量轻，无火灾危险，但结构复杂，价格贵，需要装设压缩空气系统等，主要用于110kV及以上对电气参数和断路时间有较高要求的系统中，以及大型发电机出口需要很大额定电流与开断电路的场合。在我国，通常用于110kV及以上的大容量电力系统中，目前已基本上被SF6断路器取代。

6 SF6全封闭组合电器

它是将变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端，按系统布置进行优化设计并有机地组合成一整体。

其主要优点是占地面积小，占用空间少，运行可靠性高，检修周期长，不受外界环境条件的影响，抗震能力强等。主要缺点是价格昂贵。目前已得到越来越多的应用，主要用于110～500kV系统。

05 真空断路器特点

1、触头开距小，10KV真空断路器的触头开距只有10mm左右，操作机构的操作功就小，机械部分行程小，其机械寿命就长。

2、燃弧时间短，且与开关电流大小无关，一般只有半周波。

3、熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好。

4、由于疏通在开断电流时磨损量较小，所以触头的电气寿命长，满容量开断达30-50次，额定电流开断达5000次以上，噪音小适于频繁操作。

5、体积小、重量轻。

6、适用于开断容性负荷电流。

06 小编推荐

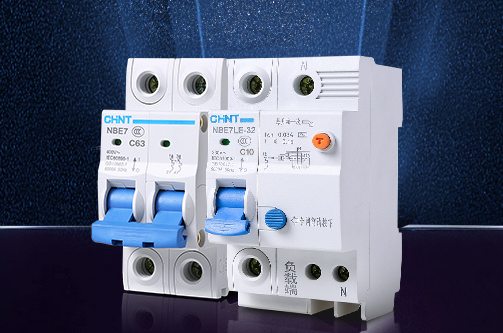

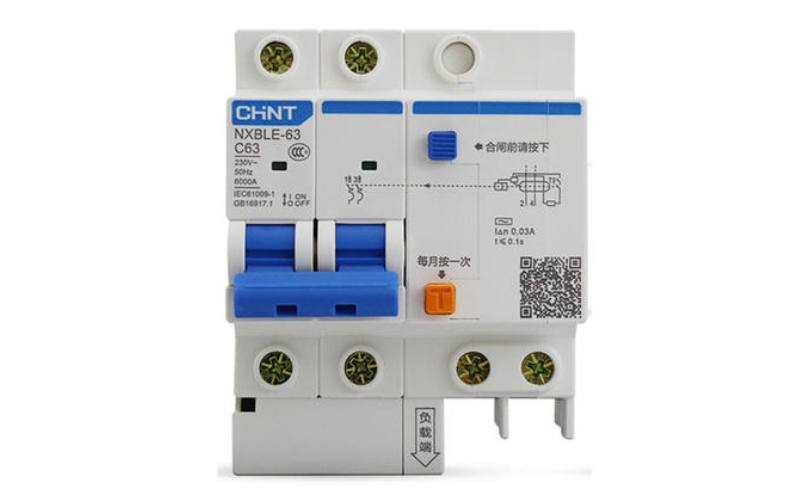

1 正泰NBE7小型断路器63A

推荐价格：￥35.75

加宽手柄更舒适，提高操作舒适度，增加外观饱满度。套环设计免开裂，避免拧紧电线时，接线柱会开裂的情况。可调整式卡扣，一抽一按，简化安装步骤，使用起来安全有保障。

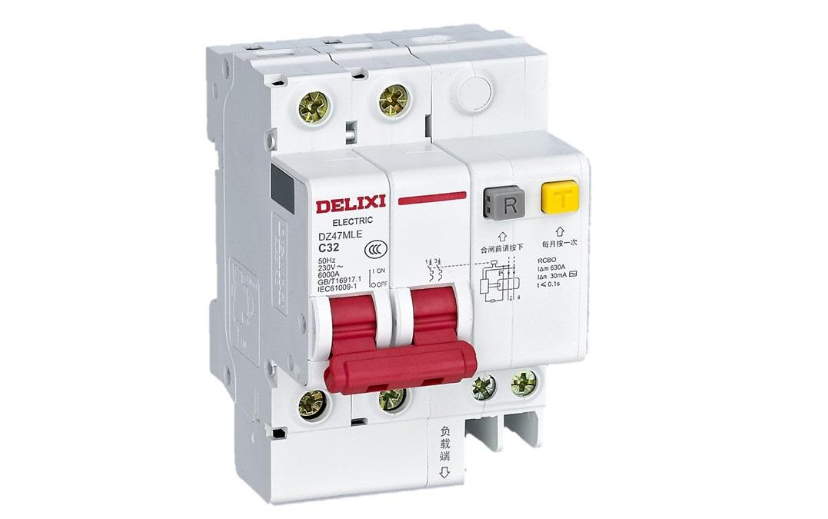

2 德力西HDBE-63小型断路器

推荐价格：￥39.7

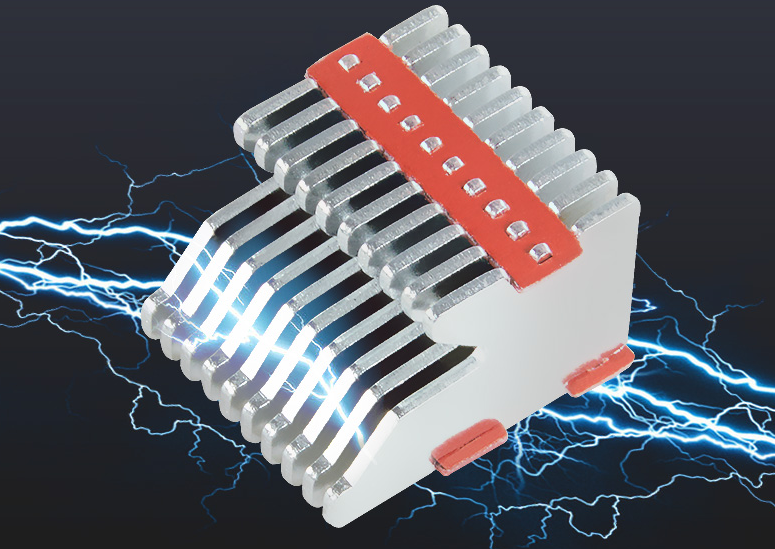

符合人体习惯的手柄弧度，D型设计，彰显德力西在设计的用心。电流进入灭弧栅后，分成许多串联电弧，受电磁力的作用而拉长、冷却、熄灭。紧密卡扣，牢牢卡住导轨，安装便捷，使用更放心，省心。

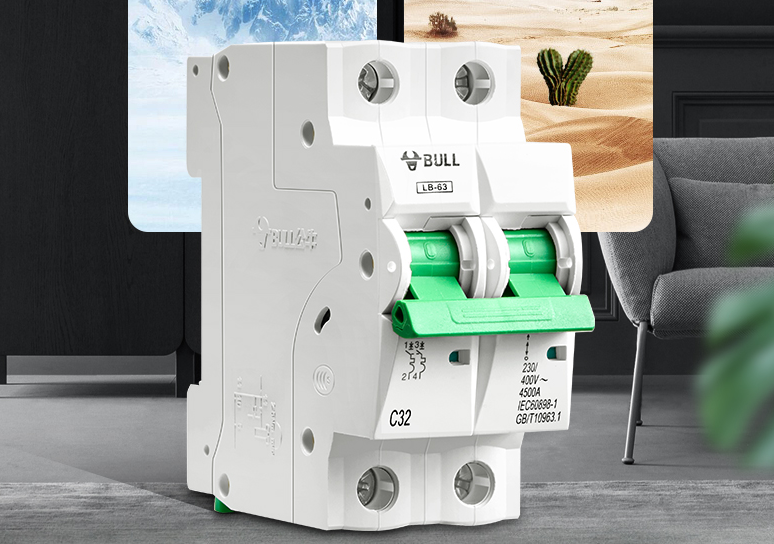

3 公牛断路器LB-63C10/1

推荐价格：￥38.1

关键部件采用，强阻燃尼龙料，耐高温，有效提高安全性。通电回路使用，T2铜材质，有效提高安全性，告别家庭用电隐患。双金属片采用进口双金材料，品质更有保证，安全有保障。
