波纹管是指用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。那什么是波纹管？波纹管有哪些分类？波纹管有哪些型号？金属软管和波纹管有什么关系，下面将一一介绍。
01 什么是波纹管
波纹管是指用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。波纹管在仪器仪表中应用广泛，主要用途是作为压力测量仪表的测量元件，将压力转换成位移或力。波纹管管壁较薄，灵敏度较高，测量范围为数十帕至数十兆帕。它的开口端固定，密封端处于自由状态，并利用辅助的螺旋弹簧或簧片增加弹性。
工作时在内部压力的作用下沿管子长度方向伸长，使活动端产生与压力成一定关系的位移。活动端带动指针即可直接指示压力的大小。波纹管常常与位移传感器组合起来构成输出为电量的压力传感器，有时也用作隔离元件。由于波纹管的伸展要求较大的容积变化，因此它的响应速度低于波登管。波纹管适于测量低压。
02 波纹管的种类

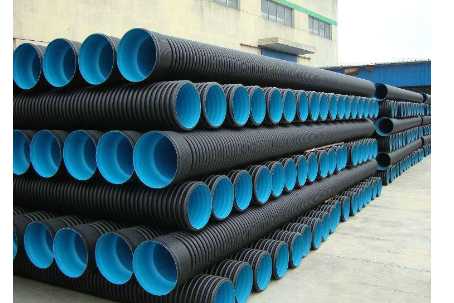

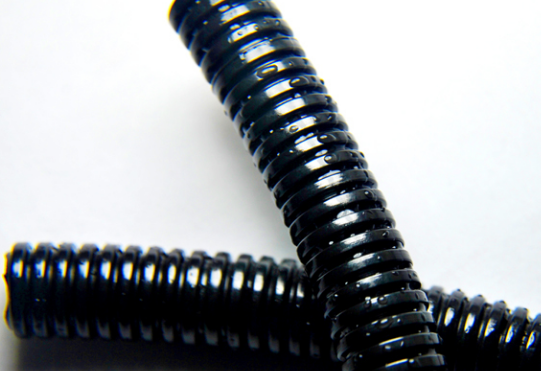

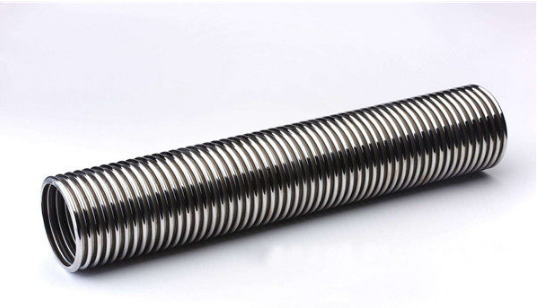

波纹管主要包括金属波纹管、波纹膨胀节、波纹换热管、膜片膜盒和金属软管等。金属波纹管主要应用于补偿管线热变形、减震、吸收管线沉降变形等作用，广泛应用于石化、仪表、航天、化工、电力、水泥、冶金等行业。塑料等其他材质波纹管在介质输送、电力穿线、机床、家电等领域有着不可替代的作用。
03 波纹管规格型号
材质:201 301 304 304L 316 316L
连接方式:法兰连接，焊接连接，丝扣连接，快速接头连接。
别名:不锈钢金属软管
耐温:-180度-+400度
特性:柔性好质量轻 耐腐蚀 耐高温 耐磨损 抗拉性密封性强 使用寿命长等多项特点。

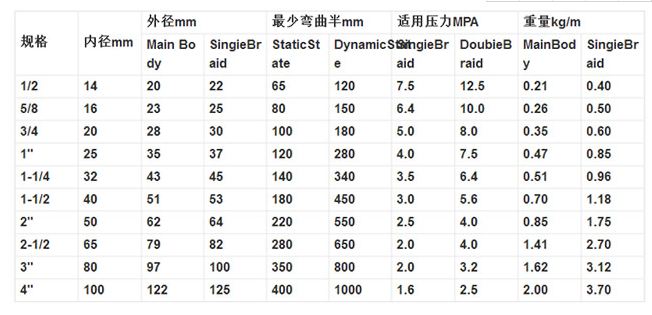

波纹管尺寸明细表
04 如何延长金属波纹管使用寿命
1、正确选择和安装金属波纹管：安装是否得当直接关系到波纹管的使用寿命，市面上有多款产品，要保证使用同一款波纹管，不可以随意混装。
2、使用环境：尽量避免长期间暴晒，长时间的直射，可能会导致波纹管变形，从而影响寿命。
3、使用技巧：不得超负荷使用，负荷越大，波纹管使用寿命减少，要在波纹管允许范围内使用，不得超出。
4、学会看：看工艺，选择优质的波纹管，购买时检查是否有损坏。
05 金属波纹管接头规格
1、A型：一端是卡在母头里的圆弧接头，一端是内螺纹的连接的丝扣。
2、B型：一端是带两个拉耳卡公头的凹槽，一端是外螺纹连接的丝扣。
3、C型：一端是带两个拉耳卡公头的凹槽，一端是有竹节状的软管接头。
4、D型：一端是带两个拉耳卡公头的凹槽，一端是有内螺纹连接的丝扣。
5、E型：一端是卡在母头里的圆弧接头，一端是带有竹节状的软管接头。
6、F型：一端是卡在母头里的圆弧接头，一端是带有外螺纹连接的丝扣。
7、DC型：是带两个拉耳卡公头的凹槽，可以卡进公头圆弧的管帽堵头。
8、DP型：是一个圆弧堵头，也叫内塞堵头。
9、F型带法兰：一段是卡在母头里的圆弧接头，一端是法兰连接的法兰。
选择的时候应该注意一些方面，首先就是接头形式的选择，一般来说主要有法兰联接、螺纹连接、快速接头连接，要根据自己的实际需求来进行选择。第二个方面是压力，要根据实际工作的压力来选择集输软管以及接头，这样才能够保证顺利的工作，还有就是金属管接头能够承受的压力以及温度，介质的腐蚀性等等。
06 金属软管和波纹管有什么区别与联系
金属软管与波纹管补偿器主要性能的异同：唯有气密性一项波纹管优于金属软管。因为波纹管由整体材料制成，金属软管则是用不锈钢带缠绕而成的柔性元件，因而不可防止存在轻微漏气问题。但随着金属软管的技术不时进步，其气密性也将越来越高。
适用于蒸汽、水、油类及各种工业气体、药品等介质输送。对管道系统的运动，金属软管具有良好的可挠性及耐温、耐压、耐腐蚀性能。热膨胀吸收、振动吸收起着重要的作用。
由于其性能优越，型号长度及连接方式根据用户要求。金属软管广泛应用于航空、航天、石油管道等装置中。使得其应用范围迅速扩大。导弹转运车是导弹整个发射准备阶段一个重要的保证装备，性能好坏直接关系到导弹转运车的机动能力，对整个导弹发射阵地的展开提供了坚强的保证。金属软管是导弹转运车中一个重要组成部分，主要应用在发动机与排气系统的连接处，主要起到降低噪音、吸收振动、柔性连接等作用。
其中不锈钢丝编织软管、流体输送金属波纹管、不锈钢泵连减振软管、不锈钢消防软管、不锈钢波纹弥补器、燃气机械不锈钢波纹管完全符合国内工业标准。金属软管特点是耐腐蚀、耐高温、耐低温（-196℃～+420℃）重量轻、体积小、柔软性好。广泛用于航空、航天、石油、化工、冶金、电力、造纸、木材、纺织、建筑、医药、食品、烟草、交通等行业。不锈钢金属软管（金属波纹管）事业部生产的不锈钢金属软管、不锈钢波纹管、不锈钢金属软接头等。
07 小编推荐

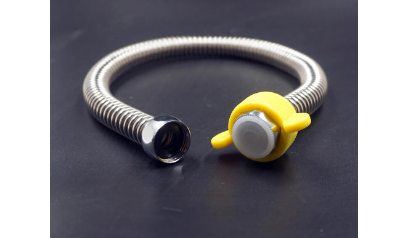

1 斐格304不锈钢波纹管
参考价格：7.74
管身可弯曲定型，安装方便，专用T型密封垫圈，防漏效果更好，管身加厚得设计，可轻松承受家庭水压，防止爆裂。

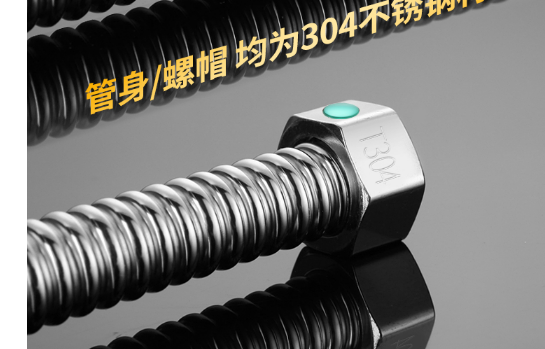

2 潜水艇304不锈钢金属波纹管
参考价格：16
质量不错，手感顺滑。原来的连接管管径很细，这个确实粗了些，对水流有点帮助。防爆抗压、加厚不锈钢、内管无味无毒。

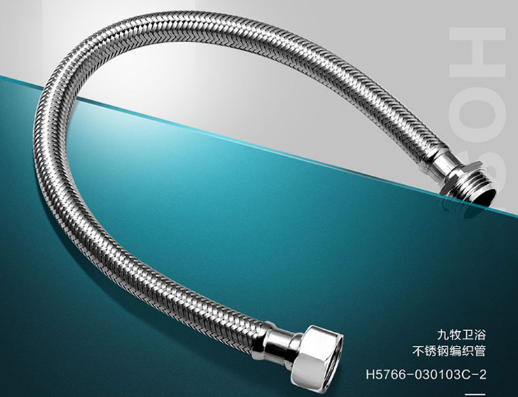

3 九牧不锈钢金属软管波纹管子
参考价格：18
采用的304不锈钢材质，使用寿命长，结实耐用，高压锻造黄铜镀铬螺母，1 0级盐雾测试长久使用光亮如新。
