中间继电器是什么？中间继电器如何选购以及该如何接线

中间继电器的作用是什么？中间继电器是用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的作用是将一个输入信号变成一个或多个输出信号的继电器。中间继电器选型4大因素是什么呢？下面一起来看看吧！

01 什么是中间继电器？

中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。

01 中间继电器的工作原理

中间继电器工作原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。

03 中间继电器的分类

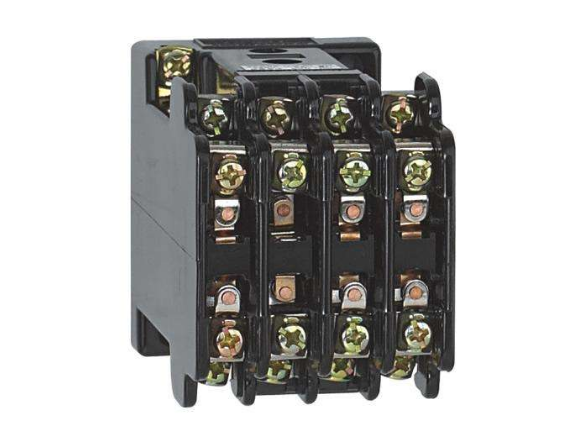

1 电磁型中间继电器

当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。

3 延时中间继电器

延时中间继电器分为通电延时（即上电延时）和断电延时两种，实际操作中也成为可调延时动作和可调延时返回；延时中间继电器带瞬动触点，延时范围一般为0.02-9.99S。

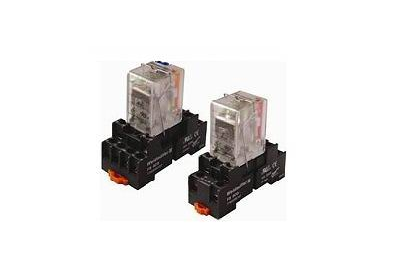

3 静态中间继电器

静态中间继电器，集成电路型，作为老式DZ-200系列电磁式中间继电器的替代产品，其稳定性，动作速度均优于老式电磁继电器；现多用于大型柜体的新建和改造项目中；其安装方式分为板前和板后两种形式，柜体开孔，则需采用板后安装的方式。

04 中间继电器如何选购

1 地理位置气候作用要素

主要指海拔高度、环境温度、湿度、和电磁干扰等要素。考虑控制系统的普遍适用性，兼顾必须长年累月可靠运行的特殊性，装置关键部位必须选用具有高绝缘、强抗电性能的全密封型（金属罩密封或塑封型，金属罩密封产品优于塑封产品）中间继电器产品。因为只有全密封继电器才具有优良的长期耐受恶劣环境性能、良好的电接触稳定、可靠性和切换负载能力（不受外部气候环境影响）。

2 机械作用要素

主要指振动、冲击、碰撞等应力作用要素。对控制系统主要考虑到抗地震应力作用、抗机械应力作用能力，宜选用采用平衡衔铁机构的小型中间继电器。

3 激励线圈输入参量要素

主要是指过激励、欠激励、低压激励与高压（220 V）输出隔离、温度变化影响、远距离有线激励、电磁干扰激励等参量要素，这些都是确保电力系统自动化装置可靠运行必须认真考虑的因素。按小型中间继电器所规定的激励量激励是确保它可靠、稳定工作的必要条件。

4 触点输出（换接电路）参量要素

主要是指触点负载性质，如灯负载，容性负载，电机负载，电感器、接触器（继电器）线圈负载，阻性负载等；触点负载量值（开路电压量值、闭路电流量值），如低电平负载、干电路负载、小电流负载、大电流负载等。

任何自动化设备都必须切实认定实际所需要的负载性质、负载量值的大小，选用合适的继电器产品尤为重要。继电器的失效或可靠不可靠，主要指触点能否完成所规定的切换电路功能。如切换的实际负载与所选用继电器规定的切换负载不一致，可靠性将无从谈起。

05 中间继电器的作用

在工业控制线路和现在的家用电器控制线路中，常常会有中间继电器存在，对于不同的控制线路，中间继电器的作用有所不同，其在线路中的作用常见的有以下几种。

1、代替小型接触器

中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。

2、增加接点数量

这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。

3、增加接点容量

我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。比如一般不能直接用感应开关、三极管的输出去控制负载比较大的电器元件。而是在控制线路中使用中间继电器，通过中间继电器来控制其他负载，达到扩大控制容量的目的。

4、转换接点类型

在工业控制线路中，常常会出现这样的情况，控制要求需要使用接触器的常闭接点才能达到控制目的，但是接触器本身所带的常闭接点已经用完，无法完成控制任务。这时可以将一个中间继电器与原来的接触器线圈并联，用中间继电器的常闭接点去控制相应的元件，转换一下接点类型，达到所需要的控制目的。如

5、用作开关

在一些控制线路中，一些电器元件的通断常常使用中间继电器，用其接点的开闭来控制，例如如彩电或显示器中常见的自动消磁电路，三极管控制中间继电器的通断，从而达到控制消磁线圈通断的作用。

6、转换电压

7、消除电路中的干扰

在工业控制或计算机控制线路中，虽然有各种各样的干扰抑制措施，但干扰现象还是或多或少地存在着。

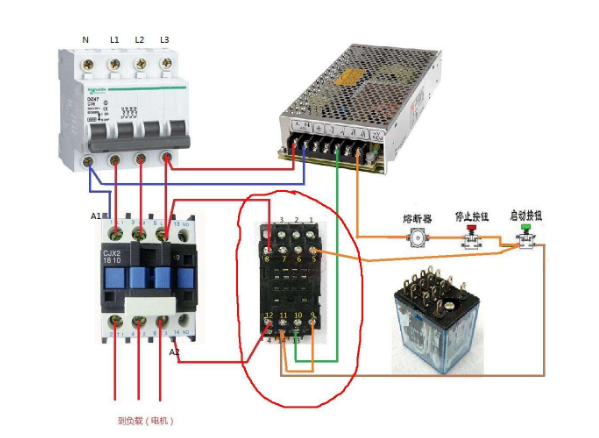

06 中间继电器接线步骤教程

1、在没有万用表的情况下，我们要如何确认好继电器的供电线圈，这里有小技巧，在继电器底座上有指示，有箭头的方向就是控制方向，没有箭头的方向就是线圈方向；

2、还有一个技巧就是在弹簧卡位方向就是线圈供电！这样辨别后，我们开始通根据继电器规格要求的电压开始通电，判断正确就可以听到塔塔的吸合声，正负极接对里面的LED还会亮！

3、确认好线圈后，我们开始进行开关脚位分辨！如图所示！

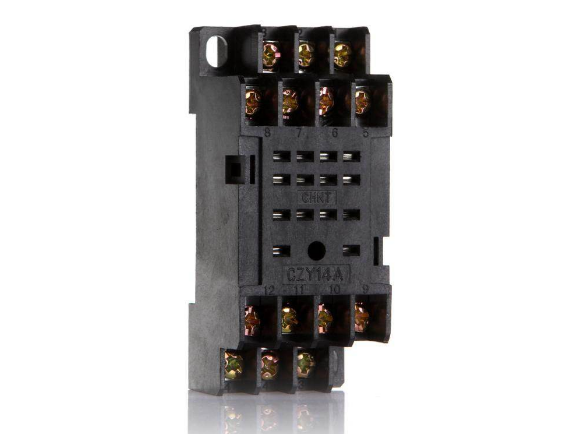

4、继电器对好脚位插上去，位置就如图所示！非常简单！

5、由于继电器是透明的，很容易就分辨出常开常闭！

6、当线圈正负极接对，里面的LED就会亮，同时继电器吸合！

07 小编推荐

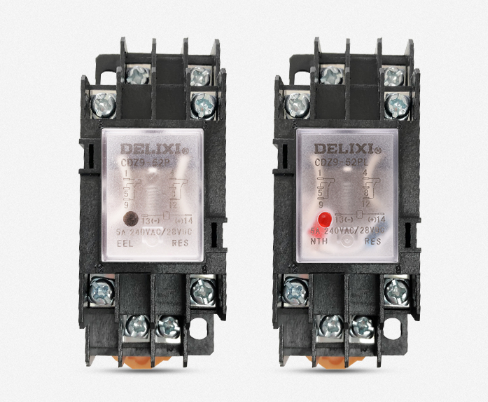

1 德力西中间继电器220v

参考价格：9.9

透明外壳、PC高透材料、内部结构清晰可见好品质看得见，交直流规格齐全，安装方式多样，满足不同使用需求。

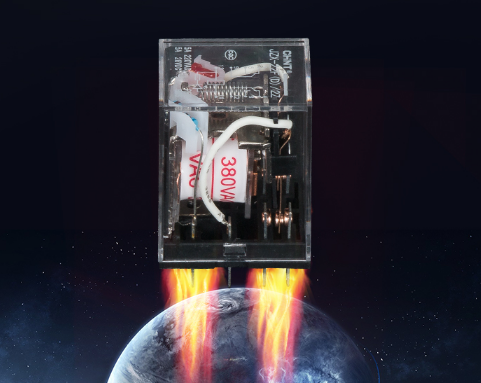

2 正泰中间继电器220v

参考价格：14.5

高灵敏指示灯，直流绿色灯，交流红色灯可按需求购买不同灯色产品性价比很高，质量跟门店的一样，价格却便宜了不少，很满意自己的选择。

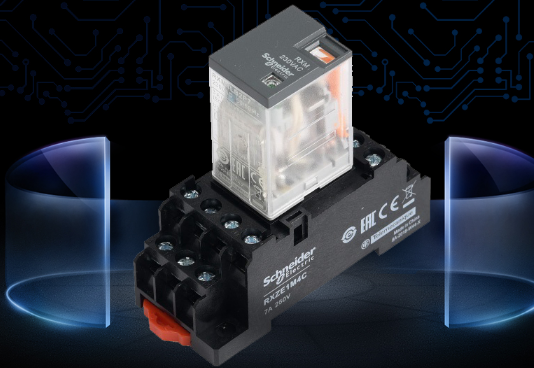

3 施耐德小型中间继电器

参考价格：27.02

外壳精选优质材料，坚固耐磨，耐高温耐腐蚀，更安全；齿状设计，增大摩擦，方便插拔，浅圈铜丝细密且多，可承受电压大，高纯度，高质量，使用寿命长，可达1000万次上。继电器引脚采用镍合金材质接触性强，瞬时导电性强，整体性能稳定。
