漏电保护器是家庭中保护用电安全的一道重要防线，我们要根据实际情况来选择合适的漏电保护器。低压漏电保护器型号有DZL18-20系列漏电开关、DZL31漏电保护器、K 系列漏电保护器等，在选购漏电保护器时必须选用符合国家技术标准的产品，其技术性能指标应适合家庭生活用电的需要。下面就和小编一起了解一下漏电保护器的型号及选购技巧吧。

01 什么是漏电保护器

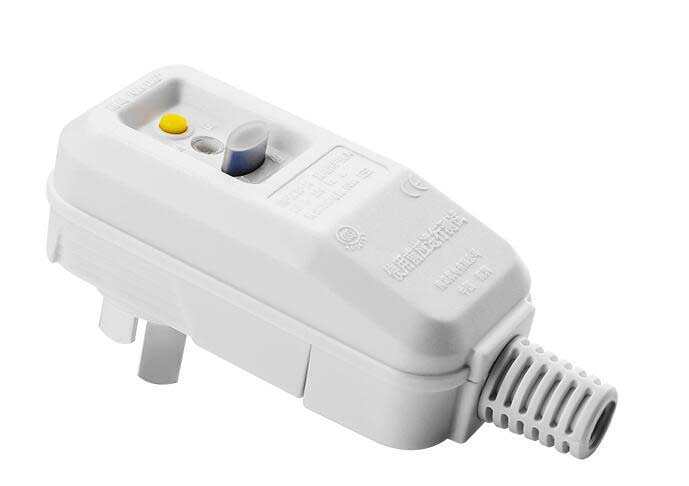

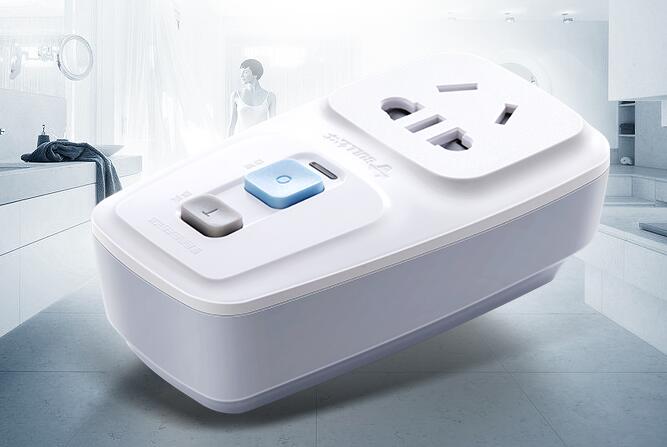

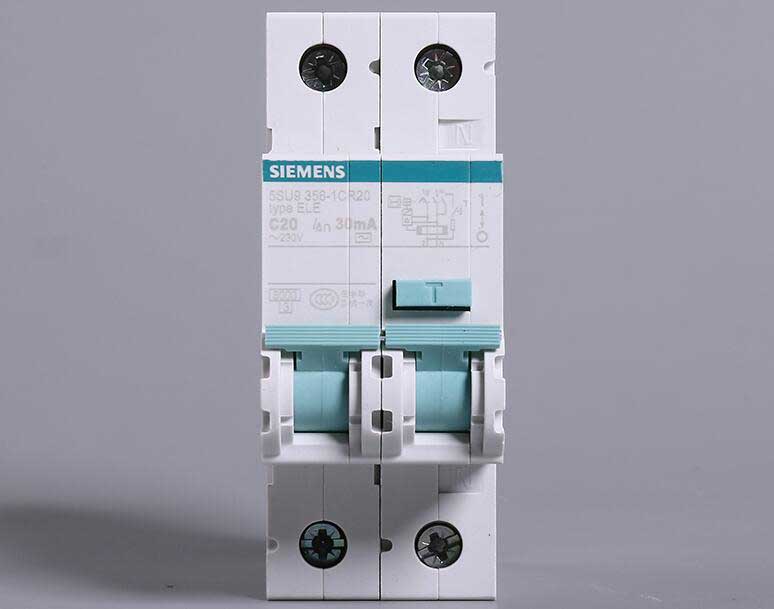

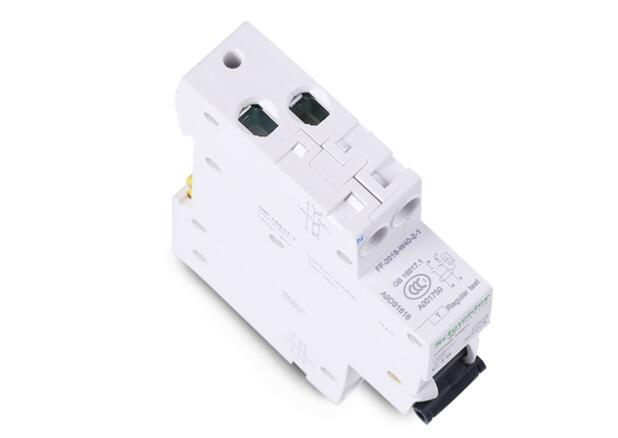

漏电保护器简称漏保，又叫漏电断路器，漏电保护器在家庭中最常使用的部位是家中各支路的开关。比如插座回路、卫生间回路、厨房回路等。漏电保护器的最主要功能是漏电保护，另外它还有跟空气开关一样具有过载、短路、过欠电压保护等保护功能。在家庭装修中经常用到的漏电保护器有2P和1P的，常用漏电保护器的额定电流有10A，16A，20A，25A，32A，40A，50A，63A等。

漏电保护器如何选购空气开关和漏电保护器的区别

02 漏电保护器工作原理

1、当电气设备发生漏电时，出现两种异常现象：

一是，三相电流的平衡遭到破坏，出现零序电流；

二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。

2、零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。当一次线圈有剩余电流时，二次线圈就会感应出电流。

3、漏电保护器工作原理将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体？大地？工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

漏电保护器如何选购空气开关和漏电保护器的区别

03 漏电保护器和空气开关的区别

1 外观上的区别

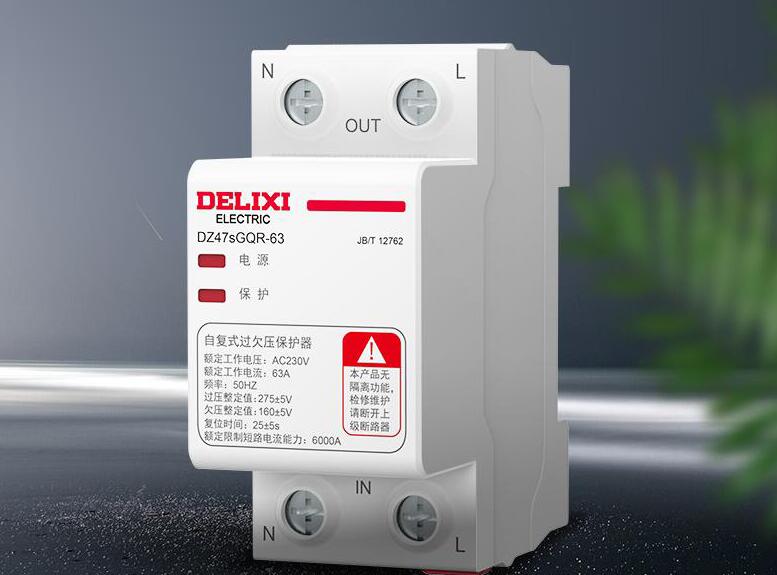

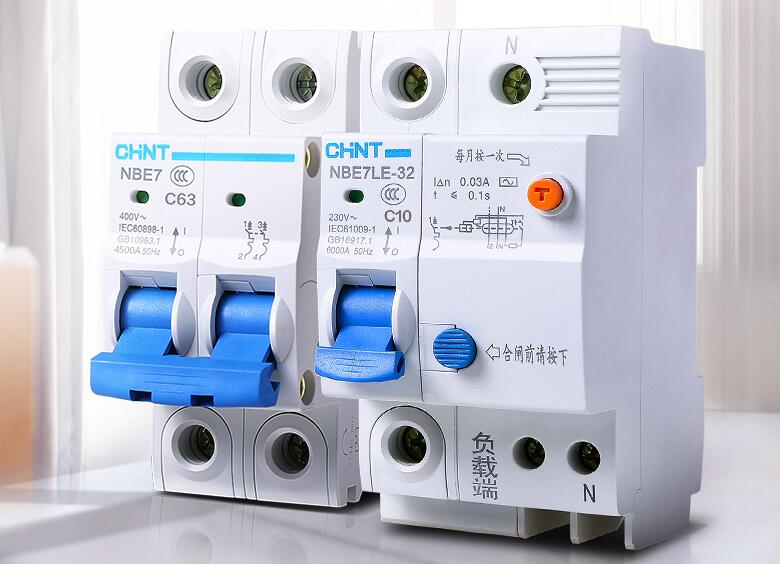

虽然空气开关和漏电保护装置的外观很相似，但是漏电保护器除了一半具有空气开关的外形，还有一半带有试跳按钮和恢复按钮。

2 功能上的区别

空气开关主要是保护电路和电器的，当电路中发生短路或者电器功率过大致使电路中的电流超过空气开关的额定电流时，空气开关就会跳闸，起到保护作用。

漏电保护器主要是保护人的人身安全的，当电路或电器发生漏电时，漏电保护器就会跳闸，是人不会受到电击的危害。

2 安装位置不同

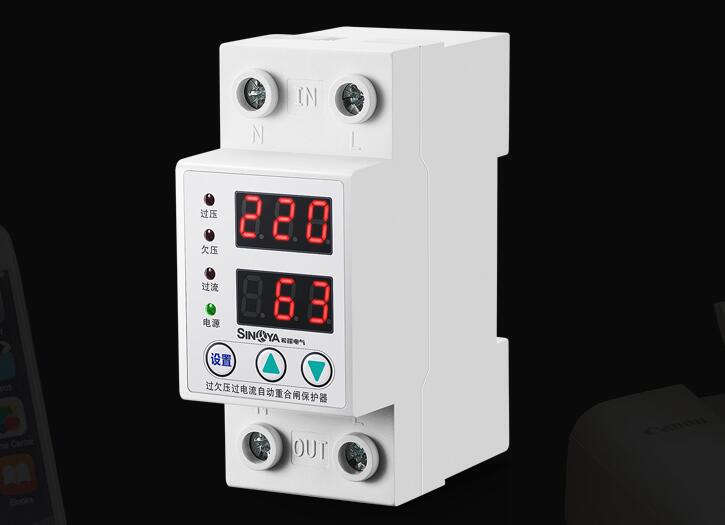

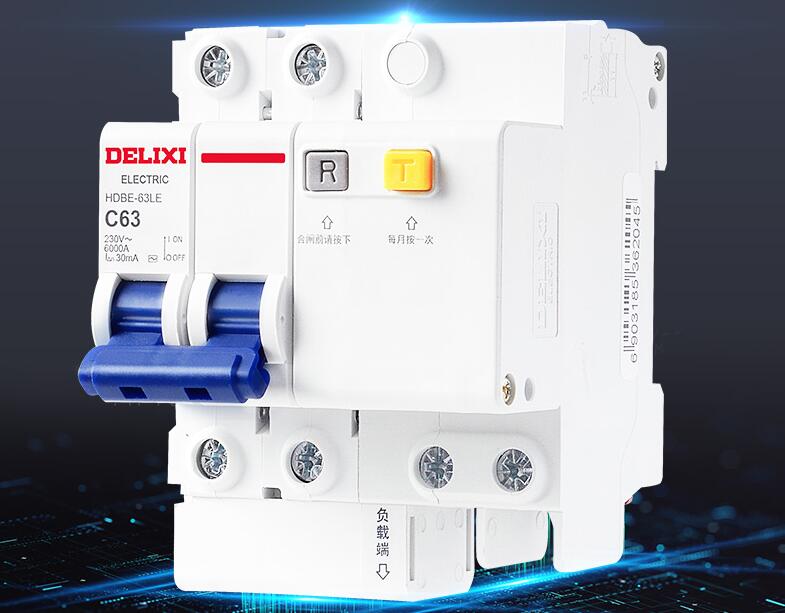

漏电保护器比空气开关大，前者往往占3P安装位，后者占1P或2P居多。此外，漏电保护器上有鲜明的T字测试按钮。这个T字按钮是业主用来检测漏电保护功能是否正常的。如果按下之后正常跳闸，说明正常，一般漏电保护开关要求业主每月测试一下漏电保护状态。

漏电开关能代替空气开关吗

漏电开关不能代替空气开关。虽然漏电开关比空气开关多了一项保护功能，但在运行过程中因漏电的可能性经常存在而会出现经常跳闸的现象，导致负载会经常出现停电，影响电气设备的持续、正常的运行。所以，一般只在施工现场临时用电或工业与民用建筑的插座回路中采用。

漏电保护器如何选购空气开关和漏电保护器的区别

04 漏电保护器选购攻略

1 必须选用符合国家技术标准的产品

目前市场上的单相漏电保护器都属电流型的。用户在选购家用单相漏电保护器时，必须选用符合BG6829一86且经过安全认证的产品。这种产品在厂家的产品使用说明书上会印有“通过中国电工产品认证委员会安全认证，证书号××××××，符合标准：BG6829一86”等内容的说明。

2 所选产品的技术性能指标应适合家庭生活用电的需要

单相漏电保护器产品的技术性能指标，对用户选用来说，主要应了解如下几项：

1.额定电压、频率

漏电保护器的额定电压有交流220V和交流380V两种，家庭生活用电力单相，故应选用额定电压为交流220V／50Hz的产品

2.额定电流、过电流脱扣器额定电流

漏电保护器的额定电流主要有6、10、16、20、40、63、100、160、200、250、400A等多种规格。对带过电流保护的漏电保护器，同一等级额定电流下会有几种过电流脱扣器额定电流值。过电流脱扣器额定电流的选择，应尽量接近家庭生活用电的实际电流。一般情况下，可以把0．85～0．9倍的额定电流值确定为过电流脱扣器额定电流值。

3.极数

漏电保护器有2极、3极、4极三种，家庭生活用电应选2极的漏电保护器。

4.额定漏电动作电流

额定漏电动作电流是指，在制造厂规定的条件下，保证漏电保护器必须动作的漏电电流值。漏电保护器的额定漏电动作电流主要有5、10、20、30、50、75、100、300、500、1000、3000mA等几种。其中小于或等于30mA的属高灵敏度；大于30mA而小于或等于100mA的属中灵敏度：大于1000mA的属低灵敏度。家庭生活用电所选配漏电保护器，最主要的目的是为了防止人身触电，故应选用额定漏电动作电流小于或等于30mA的高灵敏度产品。

5.额定漏电动作时间

额定漏电动作时间是指，在制造厂规定的条件下，对应于额定漏电动作电流的最大漏电分断时间。单相漏电保护器的额定漏电动作时间，主要有小于或等于0．1秒、小于0．15秒、小于0．2秒等几种。小于或等于0．1秒的为快速型漏电保护器，用以防止人身触电为最主要目的的家庭用单相漏电保护器，应选用小于或等于0．1秒的快速型产品。

漏电保护器如何选购空气开关和漏电保护器的区别

05 漏电保护器使用注意事项

1.漏电保护器适用于电源中性点直接接地或经过电阻、电抗接地的低压配电系统。对于电源中性点不接地的系统，则不宜采用漏电保护器。因为后者不能构成泄漏电气回路，即使发生了接地故障，产生了大于或等于漏电保护器的额定动作电流，该保护器也不能及时动作切断电源回路；或者依靠人体接能故障点去构成泄漏电气回路，促使漏电保护器动作，切断电源回路。但是，这对人体仍不安全。显而易见，必须具备接地装置的条件，电气设备发生漏电时，且漏电电流达到动作电流时，就能在0.1 秒内立即跳闸，切断了电源主回路。

2.漏电保护器保护线路的工作中性线N 要通过零序电流互感器。否则，在接通后，就会有一个不平衡电流使漏电保护器产生误动作。

3.接零保护线(PE) 不准通过零序电流互感器。因为保护线路(PE) 通过零序电流互感器时，漏电电流经PE 保护线又回穿过零序电流互感器，导致电流抵消，而互感器上检测不出漏电电流值。在出现故障时，造成漏电保护器不动作，起不到保护作用。

4.控制回路的工作中性线不能进行重复接地。一方面，重复接地时，在正常工作情况下，工作电流的一部分经由重复接地回到电源中性点，在电流互感器中会出现不平衡电流。当不平衡电流达到一定值时，漏电保护器便产生误动作；另一方面，因故障漏电时，保护线上的漏电电流也可能穿过电流互感器的个性线回到电源中性点，抵消了互感器的漏电电流，而使保护器拒绝动作。

5.漏电保护器后面的工作中性线N 与保护线(PE) 不能合并为一体。如果二者合并为一体时，当出现漏电故障或人体触电时，漏电电流经由电流互感器回流，结果又雷同于情况(3) ，造成漏电保护器拒绝动作。

6.被保护的用电设备与漏电保护器之间的各线互相不能碰接。如果出现线间相碰或零线间相交接，会立刻破坏了零序平衡电流值，而引起漏电保护器误动作；另外，被保护的用电设备只能并联安装在漏电保护器之后，接线保证正确，也不许将用电设备接在实验按钮的接线处。
