电磁阀和电动阀有什么差异 电磁阀的工作原理及分类介绍

电磁阀是用电磁控制的工业设备，在工业控制系统中调整介质的方向、流量、速度和其他的参数。但是，电磁阀工作原理是什么呢？电磁阀有哪些类型呢？电动阀和电磁阀到底有什么区别呢？下面小编来为大家进行介绍，一起来了解一下。

01 电磁阀工作原理

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

02 电磁阀主要分类

1 直动式电磁阀

原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2 分步直动式电磁阀

原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3 先导式电磁阀

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关 闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

03 电磁阀性能要求

1 换向性能

在规定的工作条件下，电磁阀通电后能否可靠地换向，断电后能否可靠地复位。

2 压力损失

电磁换向阀的压力损失由液流流过电磁换向阀的阀口时产生的流动损失和节流损失组成。

3 内泄露量

电磁换向阀的内泄露量是指在规定的工作条件下，处于各个不同工作位置时，从高压腔到低压腔的泄露量。

4 换向和复位时间

从电磁铁通电到阀芯换向终止所需要的时间，复位时间是指从电磁断电到阀芯回复到初始位置所需要的时间。

5 换向频率

在单位时间内所允许的最大换向次数。

6 使用寿命

电磁阀使用到主要零部件损坏，不能进行正常的换向和复位动作，或者使用到其主要性能指标明显恶化超过了规定指标所经历的换向次数。

04 电动阀和电磁阀的区别

1 开关形式

电磁阀通过线圈驱动，只能开或关，开关时动作时间短。

电动阀的驱动一般是用电机，开或关动作完成需要一定的时间模拟量的，可以做调节。

2 工作性质

电磁阀一般流通系数很小，而且工作压力差很小。比如一般25口径的电磁阀流通系数比15口径的电动球阀小很多。电磁阀的驱动是通过电磁线圈，比较容易被电压冲击损坏。相当于开关的作用，就是开和关2个作用。

电动阀的驱动一般是用电机，比较耐电压冲击。电磁阀是快开和快关的，一般用在小流量和小压力，要求开关频率大的地方电动阀反之。电动阀阀的开度可以控制，状态有开、关、半开半关，可以控制管道中介质的流量而电磁阀达不到这个要求。

电磁阀一般断电可以复位，电动阀要这样的功能需要加复位装置。

3 适用工艺

电磁阀适合一些特殊地工艺要求，比如泄漏、流体介质特殊等，价格较贵。

电动阀一般用于调节，也有开关量的，比如：风机盘管末端。

05 电磁阀常见故障

1、电磁阀接线头松动或线头脱落，电磁阀不得电，可紧固线头。

2、电磁阀线圈烧坏，可拆下电磁阀的接线，用万用表测量，如果开路，则电磁阀线圈烧坏。原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。紧急处理时，可将线圈上的手动按钮由正常工作时的“0”位打到“1”位，使得阀打开。

3、电磁阀卡住：电磁阀的滑阀套与阀芯的配合间隙很小(小于0.008mm)，一般都是单件装配，当有机械杂质带入或润滑油太少时，很容易卡住。处理方法可用钢丝从头部小孔捅入，使其弹回。根本的解决方法是要将电磁阀拆下，取出阀芯及阀芯套，用CCI4清洗，使得阀芯在阀套内动作灵活。拆卸时应注意各部件的装配顺序及外部接线位置，以便重新装配及接线正确，还要检查油雾器喷油孔是否堵塞，润滑油是否足够。

4、漏气：漏气会造成空气压力不足，使得强制阀的启闭困难，原因是密封垫片损坏或滑阀磨损而造成几个空腔窜气。在处理切换系统的电磁阀故障时，应选择适当的时机，等该电磁阀处于失电时进行处理，若在一个切换间隙内处理不完，可将切换系统暂停，从容处理。

06 小编推荐

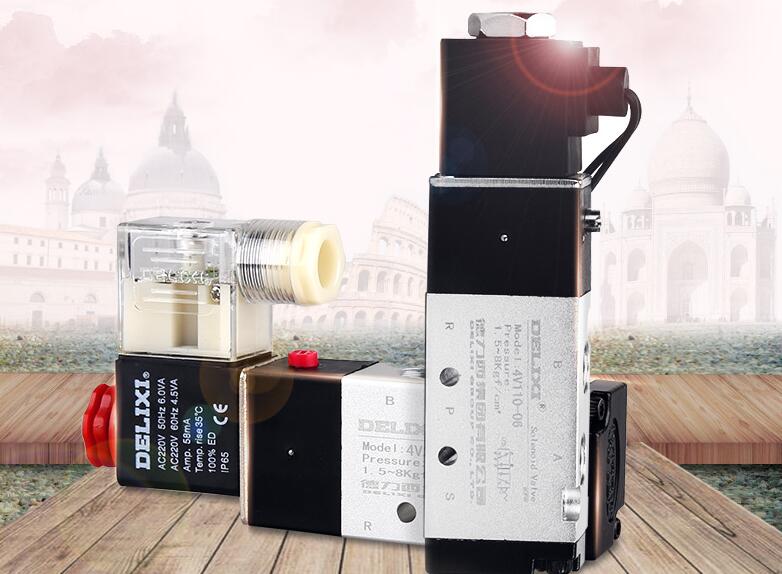

1 德力西电磁阀气阀4v210-08换向阀ac220v24v通线圈气动电磁控制阀

参考价格：¥28

★高频次的气阀精度，适用各类场所，不易卡顿

★自润型密封圈和美孚润滑脂，持久滋润，降低摩擦

★原装线路板更准确控制气阀

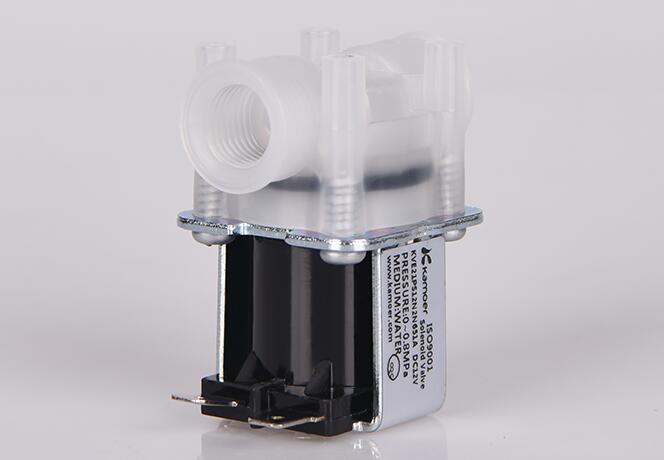

2 电磁阀常闭气阀微型水阀12v液压迷你换向阀24V电子开关电磁控制阀

参考价格：¥22

kamoer这款电磁阀流体与结构密封隔离，安装简单，且节能低能耗，适用于各类场合。

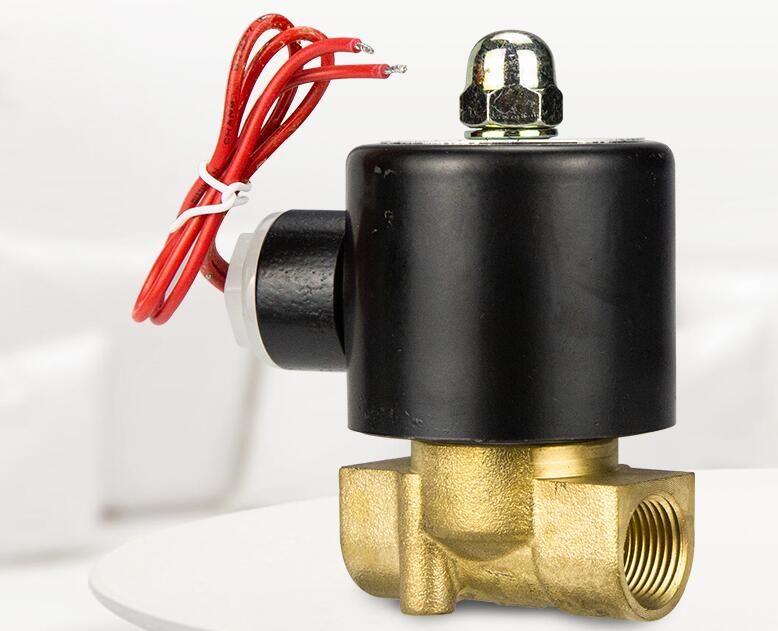

3 正泰电磁阀水阀220V24V常闭开关铜气阀控制阀4分6分1寸水管电子阀
