压力表选购须知 压力表使用的注意事项有哪些

压力表主要用于热力管网、油气传输、供水供气系统、车辆维修保养等领域。当属数字式压力表运用较多，其表壳美观精致、精度高、稳定性强，适合测量各种流体介质的压力。相信大家对压力表还是很陌生的，那么不妨跟着小编一起去了解一下吧。

01 压力表简介

压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

02 压力表工作原理

压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

03 压力表主要构造

溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。注：为了保持溢流孔的正常性能，需在表后面留出至少10mm的空间，不能改造或塞住溢流孔。

指针：除标准指针外，其他指针也是可选的。

玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。

性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。

处理方式：禁油/禁水处理 在制造时除去残留在接液部的水或油。

外装指定：壳体颜色除标准色以外，需特别注明。

节流阀（可选）：为了减小脉动压力，节流阀安装在压力入口处。

04 压力表选购要点

1 类型的选用

仪表类型的选用必须满足工艺生产的要求。例如是否需要远传、自动记录或报警；被测介质的性质（如被测介质的温度高低、粘度大小、腐蚀性、脏污程度、是否易燃易爆等）是否对仪表提出特殊要求，现场环境条件（如湿度、温度、磁场强度、振动等）对仪表类型的要求等。因此根据工艺要求正确地选用仪表类型是保证仪表正常工作及安全生产的重要前提。

例如普通压力表的弹簧管多采用铜合金（高压的采用合金钢），而氨用压力表弹簧管的材料却都采用碳钢（或者不锈钢），不允许采用铜合金。因为氨与铜产生化学反应，会爆炸，所以普通压力表不能用于氨压力测量。

氧气压力表与普通压力表在结构和材质方面可以完全一样，只是氧用压力表必须禁油。因为油进人氧气系统易引起爆炸。所用氧气压力表在校验时，不能像普通压力表那样采用油作为工作介质，并且氧气压力表在存放中要严格避免接触油污。如果必须采用现有的带油污的压力表测量氧气压力时，使用前必须用四氯化碳反复清洗，认真检查直到无油污时为止。

2 测量范围的确定

为了保证弹性元件能在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须根据被测压力的大小和压力变化的快慢，留有足够的余地，因此，压力表的上限值应该高于工艺生产中可能的最大压力值。根据“化工自控设计技术规定”，在测量稳定压力时，最大工作压力不应超过测量上限值的2/3；测量脉动压力时，最大工作压力不应超过测量上限值的1/2；测量高压时，最大工作压力不应超过测量上限值的3/5。一般被测压力的最小值应不低于仪表测量上限值的1/3。从而保证仪表的输出量与输人量之间的线性关系

根据被测参数的最大值和最小值计算出仪表的上、下限后、不能以此数值直接作为仪表的测量范围。我们在选用仪表的标尺上限值时，应在国家规定的标准系列中选取。中国的压力表测量范围标准系列有：-0.1-0.06,0.15;0-1,1.6,2.5,4,6,10X10" MPa（其中n为自然整数.可为正、负值）。

3 精度等级的选取

根据工艺生产允许的最大绝对误差和选定的仪表最程、计算出仪表允许的最大引用误差，在国家规定的精度等级中确定仪表的精度。一般来说，所选用的仪表越精密，则测量结果越精确、可靠。但不能认为选用的仪表精度越高越好，因为越精密的仪表一般价格越贵，操作和维护越费事。

05 压力表使用注意

1、仪表必须垂直：安装时应使用17mm扳手旋紧，不应强扭表壳；运输时应避免碰撞；

2、仪表使用宜在周围环境温度为-25~55℃；

3、使用工作环境振动频率<25HZ，振幅不大于1mm；

4、使用中因环境温度过高，仪表指示值不回零位或出现示值超差，可将表壳上部密封橡胶塞剪开，使仪表内腔与大气相通即可；

5、仪表使用范围，应在上限的1/3～2/3之间；

6、在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置；

7、仪表应经常进行检定（至少每三个月一次），如发现故障应及时修理；

8、仪表自出厂之日起，半年内若在正常保管使用条件下发现因制造质量不良失效或损坏时，由该公司负责修理或调换；

9、需用测量腐蚀性介质的仪表，在订货时应注明要求条件。

06 小编推荐

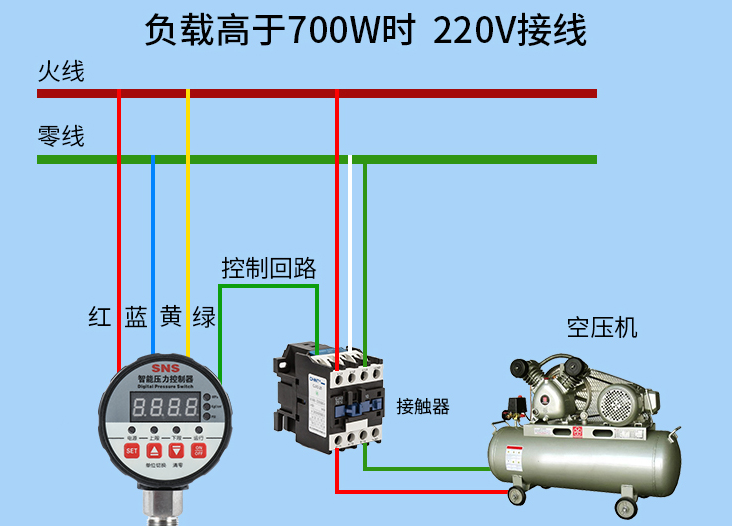

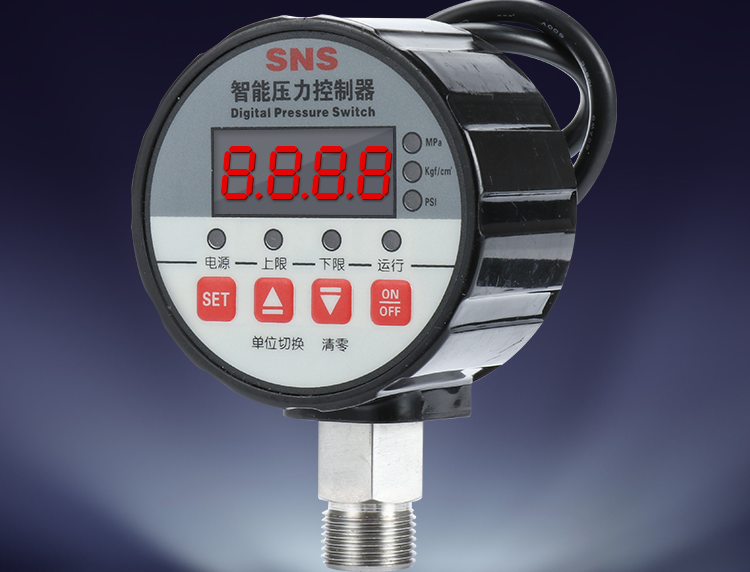

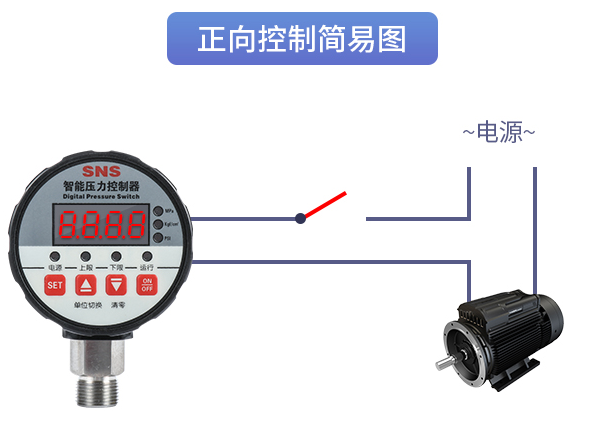

1 sns数显压力表

参考价格：144

替代传统机械压力表，适用范围广泛，水压、液压、气压、油压；智能控压，功能升级，更安全保护；采用更高精度控制，误差≤0.5%；加装304不锈钢接头，高成本密封件，可有效解决长时间工作下压力泄露问题；表的_上下压可自由设定，可设反向控制和延时控制；产量不准，一键清零。

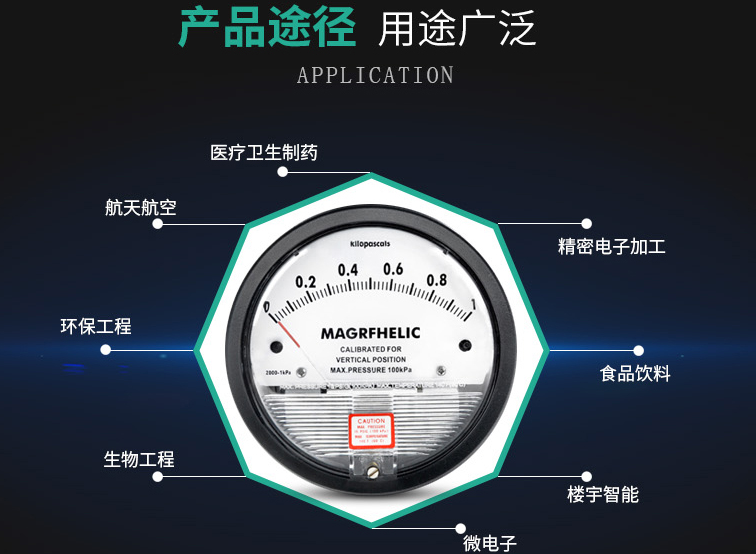

2 伊莱科elecall压力表TE2000

参考价格：128

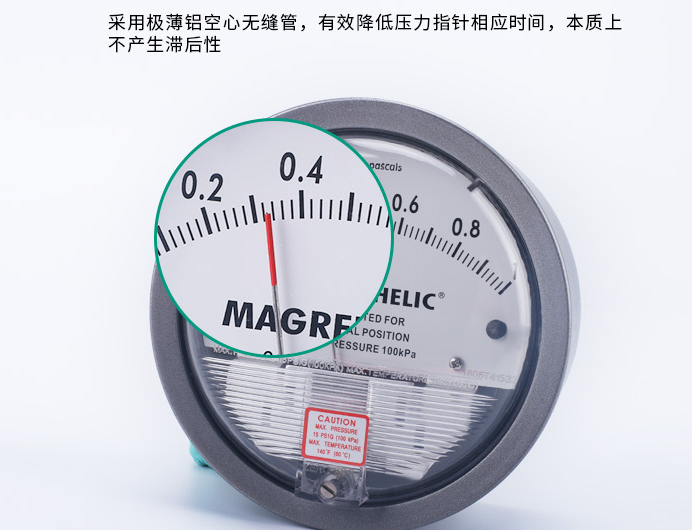

外壳是进口塑粉喷塑处理，厚度及烘干温度适宜，硬度高不易起泡与产生铝锈，一米高度跌落测试，表面无损。高强度塑料PC盖，良好通透性，可视角度清晰，强度优秀，安全防护佳。采用极薄铝空心无缝管，有效降低压力指针相应时间，本质上不产生滞后性。磁性传动结构，消除传统齿轮机构所产生的接触摩擦，有效提升产品耐震性和使用寿命。

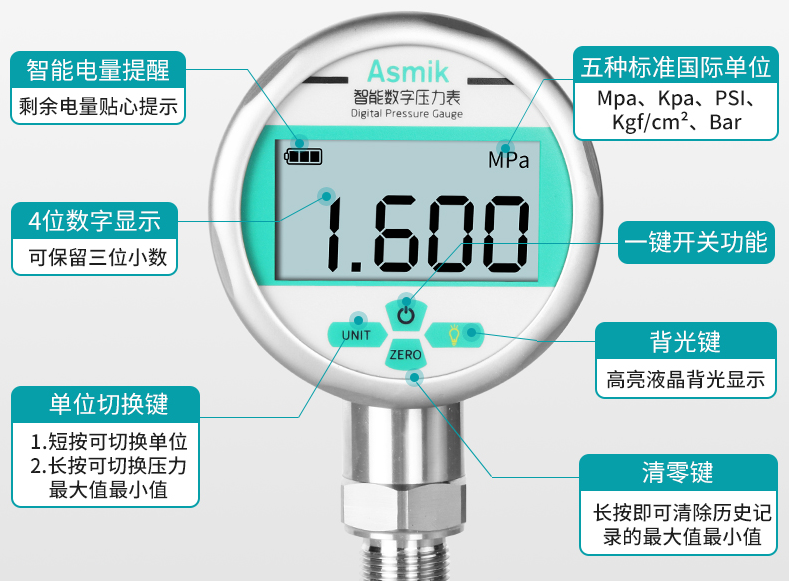

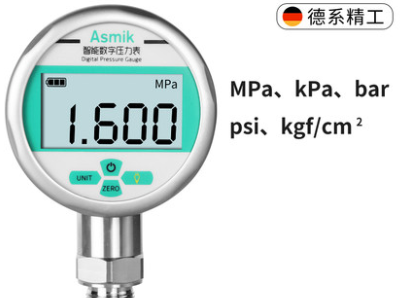

3 meacon精密数显压力表

参考价格：492

高精度数字直显，米科数字式压力表采用进口芯体，结合美式标定技术，确保每一支仪表精度都优于0.5%，单位智能切换，子米科数字式压力表五种常用压力数值一键切换。304不锈钢机身，包边防护坚固耐震，高密闭电池槽，两节7号电池供电。在空气当中，可进行一键清零功能，恢复仪表零点，保证测量准确性。
